Маркировка грузов для перевозки в ЕС: символы

Маркировка обращения с грузом — это графические символы на упаковке или паллете, которые без слов говорят грузчику и водителю, как обращаться с конкретным местом: где верх, что хрупкое, что нельзя мочить. Международный ориентир для этих символов — стандарт ISO 780, на него ориентируются производители упаковки и логистические компании по всей Европе. Разберём, какие символы реально применяются, чем это отличается от маркировки опасных грузов ADR и что чаще всего идёт не так при отгрузке.

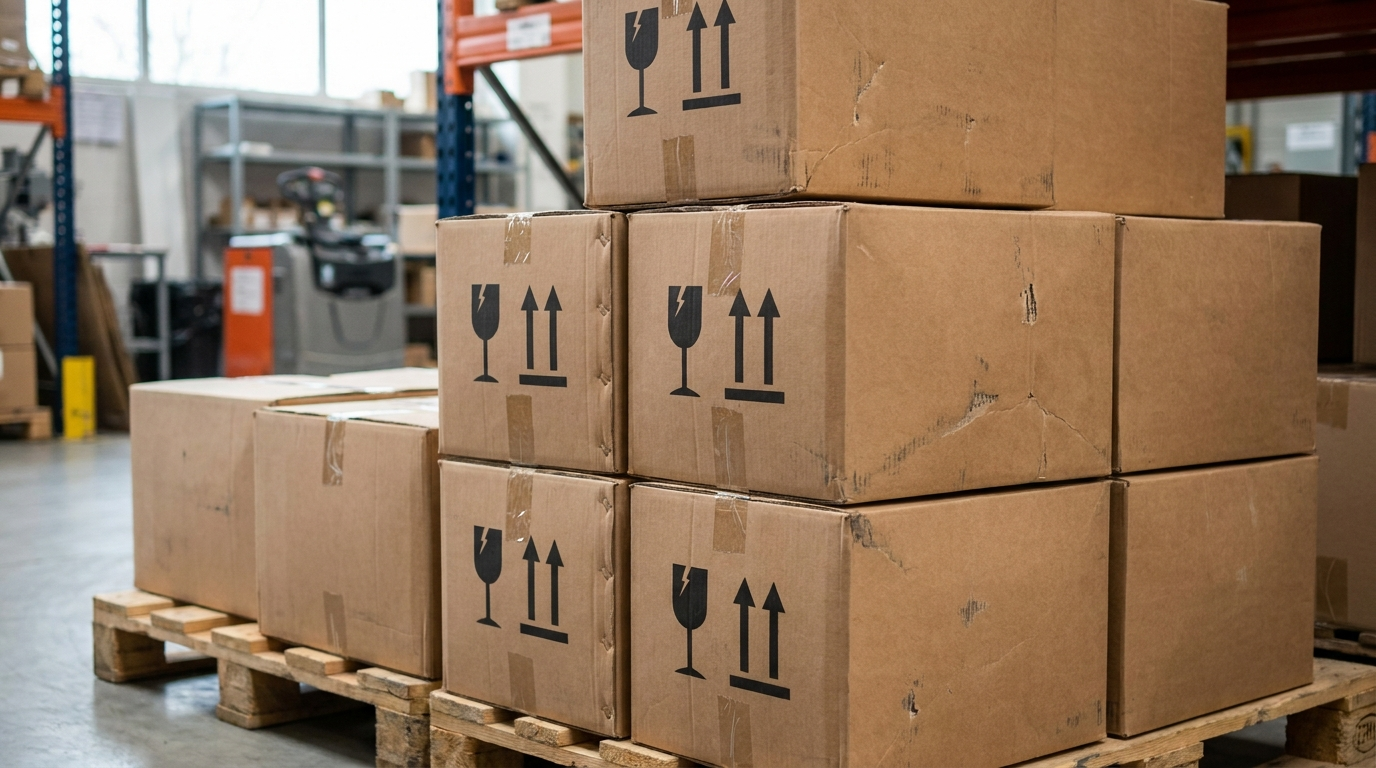

Картонные коробки с символами «хрупкое» и «верх» на складе в ЕС

Зачем вообще нужна маркировка обращения

Большая часть повреждений в пути — не следствие плохой дороги, а следствие того, что груз перевернули, поставили не той стороной или неаккуратно перегрузили, потому что никто не знал, что внутри. Символ на коробке решает эту проблему без перевода: грузчик в Польше, водитель во Франции и кладовщик в Испании читают один и тот же значок одинаково, даже если не говорят на общем языке. Это особенно важно для маршрутов, которые пересекают несколько стран ЕС и проходят через один или несколько хабов, где груз меняет руки чаще всего.

Стандарт ISO 780:2015 «Packaging — Distribution packaging — Graphical symbols for handling and storage of packages» прямо описывает свою цель: набор графических символов, которые наносятся на транспортную упаковку, чтобы передать инструкции по обращению на всём пути её физического распределения. Это не обязательное требование закона в большинстве случаев, а признанная норма, которую соблюдают, чтобы груз доехал целым и чтобы у перевозчика была понятная инструкция без лишних вопросов.

Есть и практическая сторона: маркировка обращения напрямую влияет на страховые случаи. Если груз был промаркирован верно, но перевозчик проигнорировал символ, ответственность распределяется иначе, чем если маркировки не было вовсе. Кодекс практики по упаковке грузовых транспортных единиц CTU Code, подготовленный совместно ИМО, МОТ и Европейской экономической комиссией ООН (UNECE) и применимый ко всем видам наземного и морского транспорта, прямо требует от персонала, работающего с грузом, соблюдать все инструкции и символы на упаковке, включая указание стороны верха — это базовое требование к обращению с грузом, а не рекомендация на усмотрение.

Самые распространённые символы обращения и что они значат

Символы ISO 780 — это чёрно-белые пиктограммы, которые печатаются или наклеиваются на упаковку и не зависят от языка. Вот те, что встречаются на практике чаще всего:

Хрупкое (Fragile) — изображение разбитого бокала. Содержимое ломается от удара; обращаться максимально аккуратно, не бросать, не переворачивать.
Эта сторона вверх (This Way Up) — две стрелки, направленные вверх. Груз должен оставаться в указанной ориентации на всём пути: при погрузке, хранении и выгрузке.
Беречь от влаги (Keep Dry) — зонт с каплями дождя. Груз нельзя хранить под открытым небом или грузить под дождём без защитного тента.
Не использовать крюки (Use No Hooks) — перечёркнутый крюк. При ручной перевалке грузчику запрещено цеплять упаковку крюком — это касается прежде всего мешков и мягкой тары.
Место для строп (Sling Here) — символ показывает, где именно закреплять стропы при подъёме краном или тельфером, чтобы не повредить груз и не сместить его центр тяжести.
Центр тяжести (Centre of Gravity) — отмечает точку, где масса груза распределена неравномерно; важно для крупных и асимметричных грузов при подъёме и креплении в кузове.
Ограничение по штабелированию / не штабелировать — указывает максимальный вес или число паллет, которые можно поставить сверху, либо запрещает штабелирование вовсе.
Температурные ограничения — диапазон допустимых температур хранения и перевозки; актуально для чувствительных материалов, которые не относятся к формальному температурному режиму, но портятся от перегрева или заморозки.
Беречь от солнца — груз нельзя оставлять под прямыми солнечными лучами при хранении на открытой площадке.

Символ работает только если он виден: не заклеен стрейч-плёнкой, не закрыт стяжным ремнём и не выцвел от солнца за время хранения на складе. При подготовке к отгрузке стоит сверяться с нашим разбором того, как паллетировать и фиксировать негабаритный груз: маркировка и правильная фиксация паллеты — это две стороны одной задачи, и одна без другой не спасает груз.

Чем маркировка обращения отличается от маркировки ADR

Маркировка обращения по ISO 780 и маркировка опасных грузов — это две разные системы с разной логикой, и путать их не стоит. Символы ISO 780 добровольны по умолчанию и говорят, как физически обращаться с упаковкой: не переворачивать, не мочить, не бросать. Маркировка ADR обязательна по закону для веществ, классифицированных как опасные, и говорит совсем о другом — какой химический или физический риск несёт содержимое: взрывоопасность, токсичность, коррозийность и так далее. У ADR своя система ромбовидных знаков опасности, номер ООН, обязательная оранжевая маркировка на транспортном средстве и требование к сертифицированному водителю.

На практике это означает, что обычный груз, промаркированный символом «хрупкое», не подпадает под требования ADR, даже если и требует бережного обращения. И наоборот — груз с ромбом опасности класса 3 (легковоспламеняющиеся жидкости) должен нести именно эту маркировку независимо от того, хрупкая у него упаковка или нет. Если вы отправляете вещества, батареи, аэрозоли или химикаты, которые могут подпадать под опасный класс, подробный разбор требований и частых ошибок — в нашей статье про перевозку опасных грузов ADR по Европе. Смешивать эти два вида маркировки на одной упаковке можно и нужно, если груз одновременно опасен и хрупок, — но одна не заменяет другую.

Ошибки, которые чаще всего приводят к повреждению или отказу в приёмке

Маркировки нет вообще. Хрупкий груз без символа «хрупкое» физически ничем не отличается от обычной коробки для того, кто его перегружает — и обращаются с ним соответственно.
Символ есть, но его не видно. Стрейч-плёнка, стяжной ремень или соседняя паллета закрывают маркировку, и груз проходит через все точки перевалки без единого шанса, что кто-то её заметит.
Стрелки «верх» противоречат самой упаковке. Если коробка промаркирована одной стороной вверх, а по факту устойчиво стоит только на другой, грузчик на глаз выберет ту, что физически удобнее, — и это будет не та сторона.
Самодельные наклейки вместо стандартных символов. Надпись от руки «осторожно, стекло» на языке отправителя ничего не скажет водителю в другой стране; стандартный пиктографический символ ISO понятен без перевода.
Маркировка только на внешней упаковке при разбитии груза на несколько мест. Если отправка состоит из трёх коробок, а промаркирована только одна, при разделении партии на сортировочном хабе остальные две едут без всякой инструкции.
Маркировка без соответствующей фиксации. Символ «хрупкое» не заменяет правильную упаковку и крепление в кузове; он информирует, но не защищает физически.
Игнорирование маркировки при сборном грузе. В LTL-отправке паллета проходит через несколько перевалок и меняет руки чаще, чем при отдельной машине, — а значит, каждый лишний контакт увеличивает цену ошибки. Если сомневаетесь, какой формат перевозки выбрать для чувствительного груза, сравните сборный груз и отдельную машину по своим цифрам.

Чек-лист перед приездом машины

На каждом грузовом месте есть нужные символы: хрупкое, верх, беречь от влаги — по фактическим свойствам груза
Символы не закрыты плёнкой, стяжками или соседними паллетами
Ориентация «верх» соответствует реальной физической устойчивости упаковки
Если партия разбита на несколько мест, промаркировано каждое, а не только внешняя коробка
Стандартные пиктограммы вместо рукописных надписей на одном языке
Центр тяжести отмечен для крупных или асимметричных грузов
Маркировка ADR добавлена отдельно, если груз классифицирован как опасный, — вместо маркировки обращения, а не вместо неё
Маркировка сочетается с правильной паллетировкой и фиксацией, а не заменяет её

Если груз, который вы готовите к отправке, хрупкий, ценный или нестандартной формы, стоит подобрать не только маркировку, но и способ транспортировки под конкретный случай — с этим поможет наша страница перевозки негабаритных и специальных грузов по Европе. Пришлите фото груза и его параметры — мы подскажем, какая маркировка и фиксация нужны именно вам, и дадим предварительный расчёт перевозки за 15-30 минут.
